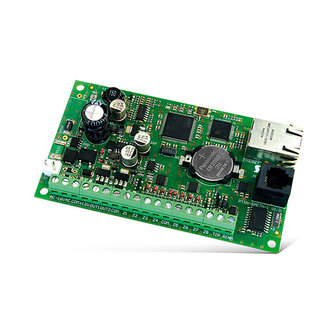

De ETHM-2 is een Ethernet module welke een analoge telefoonlijn simuleert en ontworpen is voor rapportagedoeleinden van alarmsystemen of overige systemen welke SIA of CID aankunnen. Dit apparaat maakt tevens het verzenden van gebeurteniscodes via Ethernet (TCP/IP) naar de meldkamer mogelijk, door apparaten aan te sluiten op de ingangen en uitgangen.
De module heeft 8 ingangen waaraan u bijvoorbeeld uitgangen van een alarmsysteem kunt aansluiten, welke niet uitgerust zijn met een telefoonkiezer. De module heeft ook 4 OC type laagvermogen uitgangen met een nominaal vermogen tot 50 mA. Deze kunnen worden gebruikt voor apparaten met een laag stroomverbruik (LED verlichting, sirenes met een eigen stroomvoorziening, enz.) of om relais op aan te sluiten, waardoor apparaten met een hoger energieverbruik kunnen worden gestuurd. De ETHM-2 converteert codes die ontvangen worden in het CID of het SIA formaat en genereert CID of SIA codes als activeringen van ingangen of activeringen van uitgangen optreden, veranderingen in de voeding status, enz. Voor beveiliging van de verzonden gegevens wordt een geavanceerd AES-algoritme met 192-bit sleutel gebruikt door de module. Bovendien is verzending van informatie via e-mail met behulp van SSL-codering beschikbaar.
De ETHM-2 kan op afstand worden geconfigureerd via Ethernet of lokaal via de RS-232 poort met behulp van een computer met het ETHM-2 Soft programma erop. Afstandsbediening van de module is ook mogelijk via een webbrowser.
Het apparaat heeft een ingebouwde stroomvoorziening van 1,2 A met een accu laad en regelcircuit. De module kan ook 12 V DC worden gevoed. Bovendien is de module voorzien van een geheugen voor 512 gebeurtenissen.
De ETHM-2 Ethernet module voldoet aan de EN 50136 eisen voor ATS 5.
- telefoonlijn conversie naar TCP/IP doormelding, werkt met elk systeem
- 8 zones voor activering van TCP/IP rapportage
- ondersteuning voor SSL-encryptie bij communicatie met de server voor uitgaande e-mail ( ETHM-2 FLASH v2.00 of hoger)
- op afstand te beheren via de webbrowser (vanaf ETHM-2 FLASH v1.02)
- module configuratie via ETHM-2 Soft
- lokale configuratie via RS-232
- gecodeerde data transmissie
| Nominaal voedingsvoltage (±15%): |
12 V DC |
| Voedingsvermogen: |
1,2 A |
| Stand-by verbruik: |
150 mA |
| Max. verbruik: |
450 mA |
| OC uitgangsvermogen: |
50 mA |
| Milieuklasse conform de EN50130-5 |
II |
| Bedrijfstemperatuur: |
0…+45 °C |
| Maximale luchtvochtigheid: |
93±3% |
| Afmetingen print: |
68 x 140 mm |
| Gewicht: |
86 g |
| Veiligheidsklasse conform de EN 50136: |
ATS 5 |
| KIWA NCP registratie: |
NCP IWC02705-KM |
